GB/T 6567.5-2008 技术制图　管路系统的图形符号　管路、管件和阀门等图形符号的轴测图画法

GB/T 6567.5-2008 Technical drawings—Graphical symbols for piping systems—Axonometric representation of graphical symbols for piping,piping accessories and valves etc

国家标准 中文简体 现行 页数：12页 | 格式：PDF

基本信息

标准号
GB/T 6567.5-2008
相关服务
  仅限个人学习交流使用
标准类型
国家标准
标准状态
现行
中国标准分类号（CCS）
J04 技术制图　管路系统的图形符号　管路、管件和阀门等图形符号的轴测图画法
国际标准分类号（ICS）
01.100.01
发布日期
2008-06-26
实施日期
2009-01-01
发布单位/组织
中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会
归口单位
全国技术产品文件标准化技术委员会
适用范围
-

发布历史

文前页预览

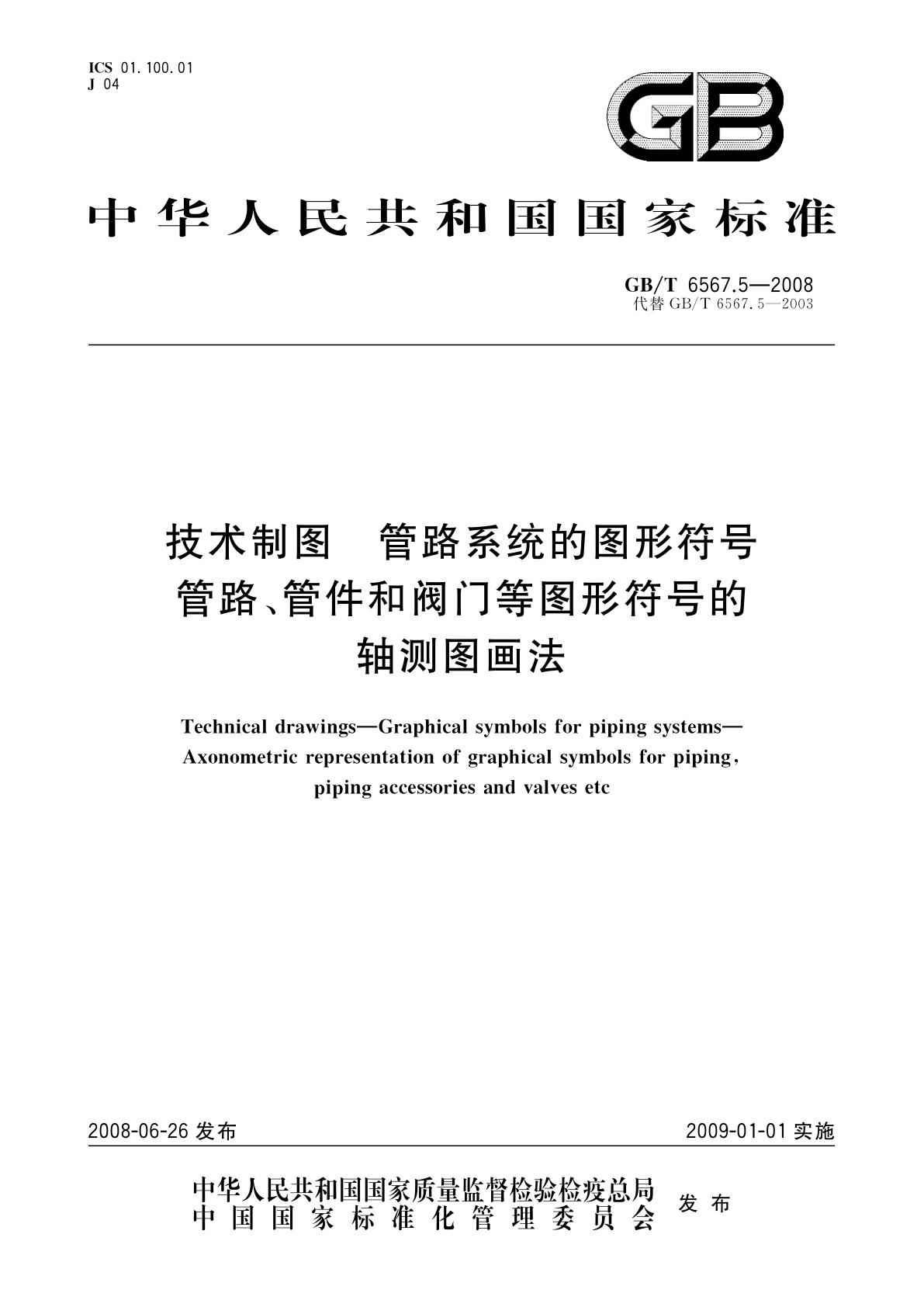

GB/T 6567.5-2008 技术制图　管路系统的图形符号　管路、管件和阀门等图形符号的轴测图画法

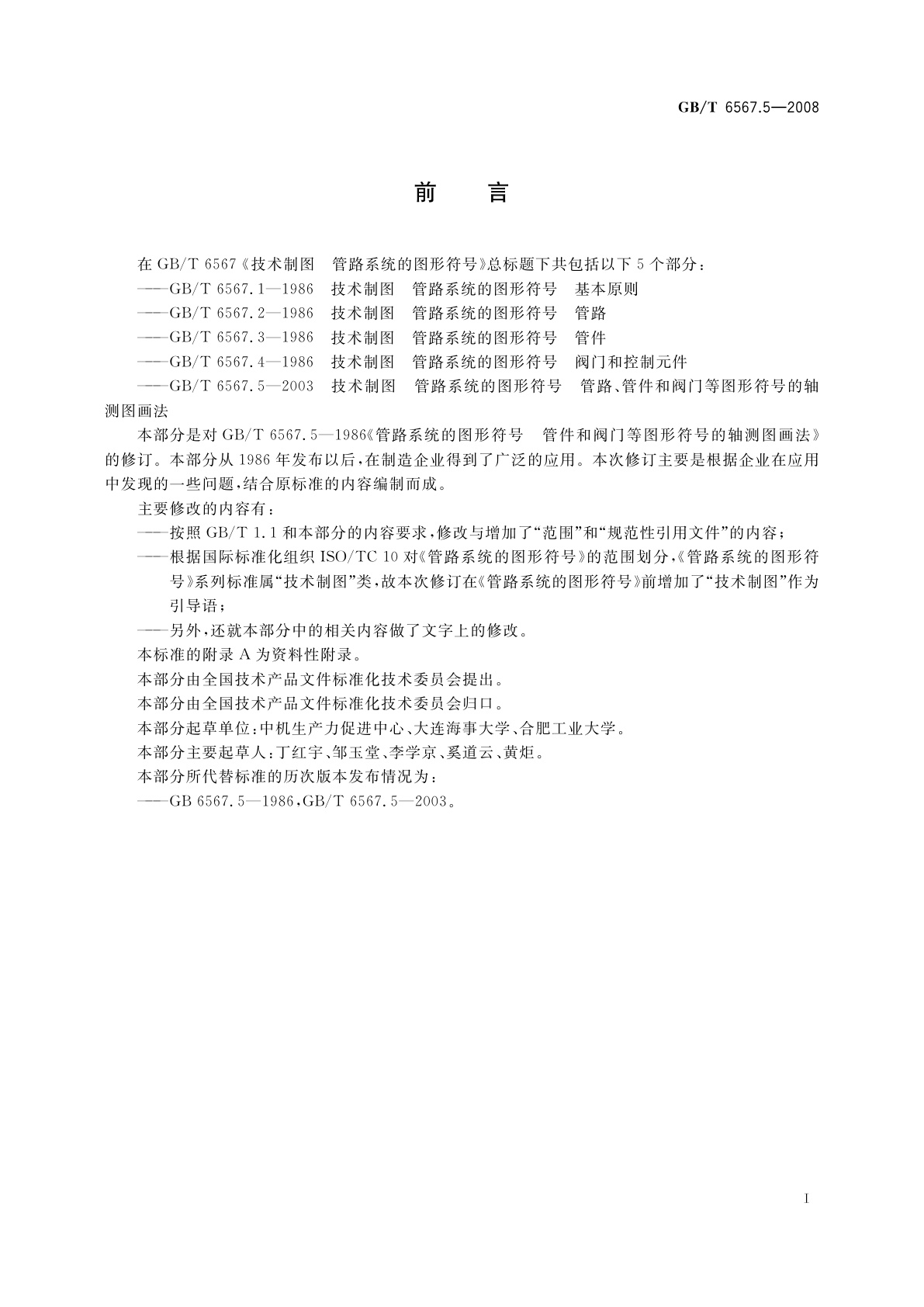

GB/T 6567.5-2008 技术制图　管路系统的图形符号　管路、管件和阀门等图形符号的轴测图画法
GB/T 6567.5-2008 技术制图　管路系统的图形符号　管路、管件和阀门等图形符号的轴测图画法
免费预览已结束，剩余部分可下载查看

研制信息

起草单位：
中机生产力促进中心、大连海事大学、合肥工业大学
起草人：
丁红宇、邹玉堂、李学京、奚道云、黄炬
出版信息：
页数：12页 | 字数：14 千字 | 开本： 大16开
